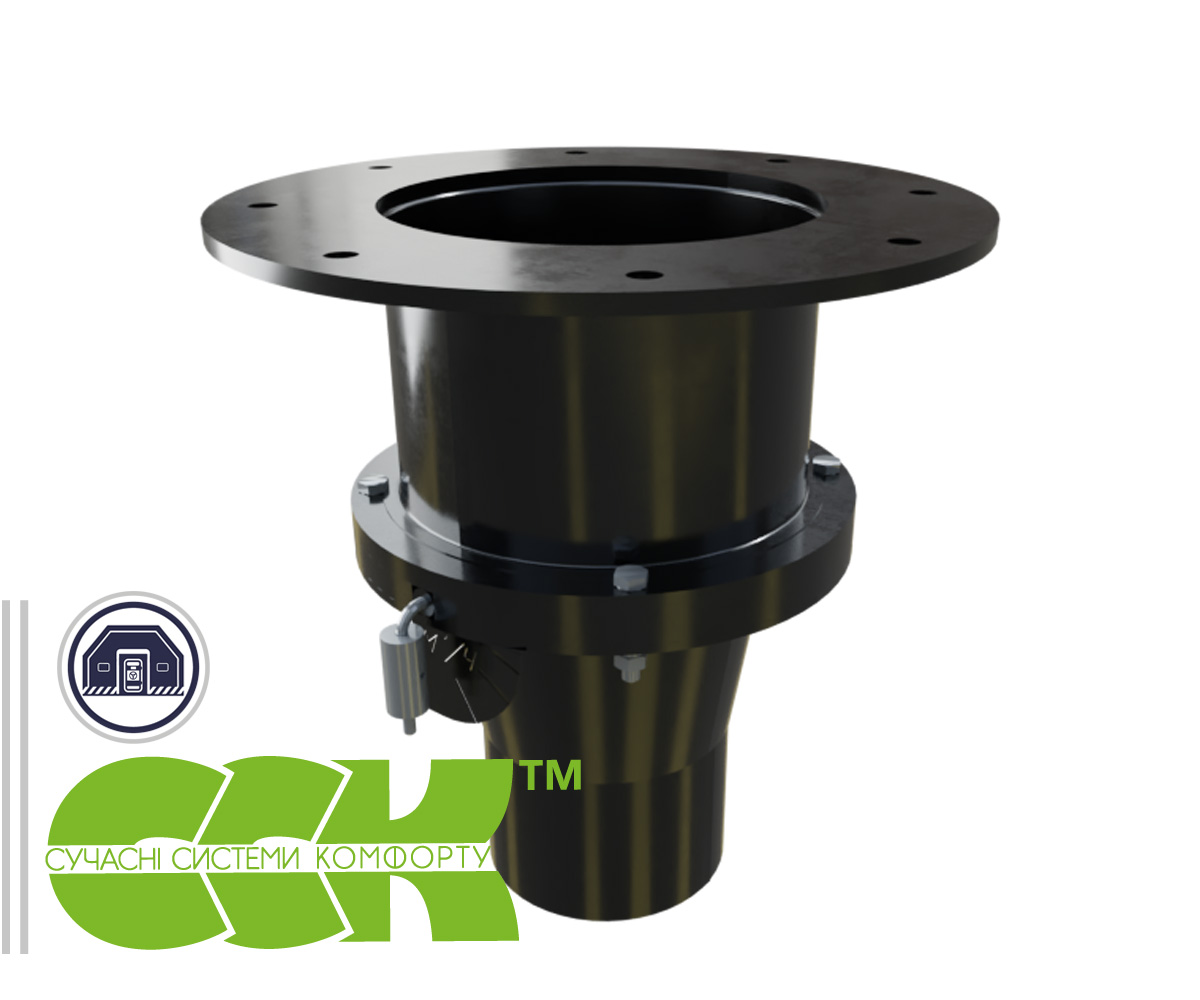

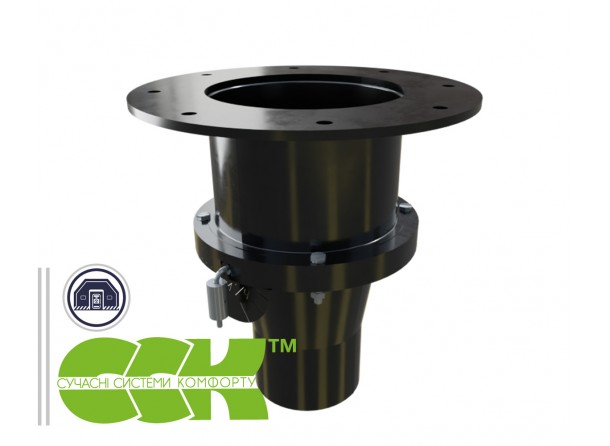

Клапан круглый расходомер-отсекатель

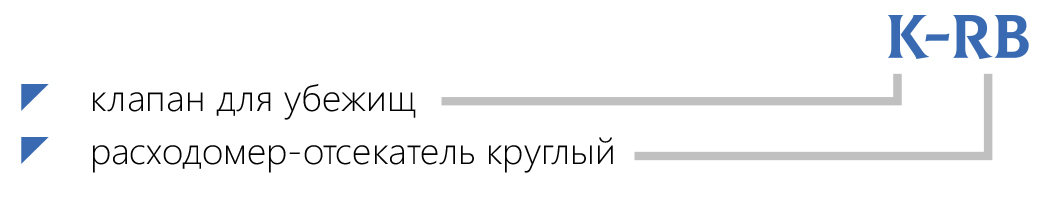

K-RB

Предназначен для определения расхода воздуха при работе электроручного вентилятора ERV-2,8.

Для перекрытия отверстия напорного патрубка вентилятора при его остановке или понижении производительности.

Конструкция клапана состоит из металлического корпуса с диффузором и рабочей части, которая устанавливается на стальном фланце. Для плотного прилегания лопаток к корпусу по всей оси внутренней стороны фланца выполнена расточка, полностью исключающая возможность перетока воздуха через корпус.

Температурный диапазон перемещаемой среды варьируется от -20° С до +40 °С.

Клапан может эксплуатироваться в условиях умеренного (Y), климата 2-й категории размещения (Y2) по ГОСТу 15150.
