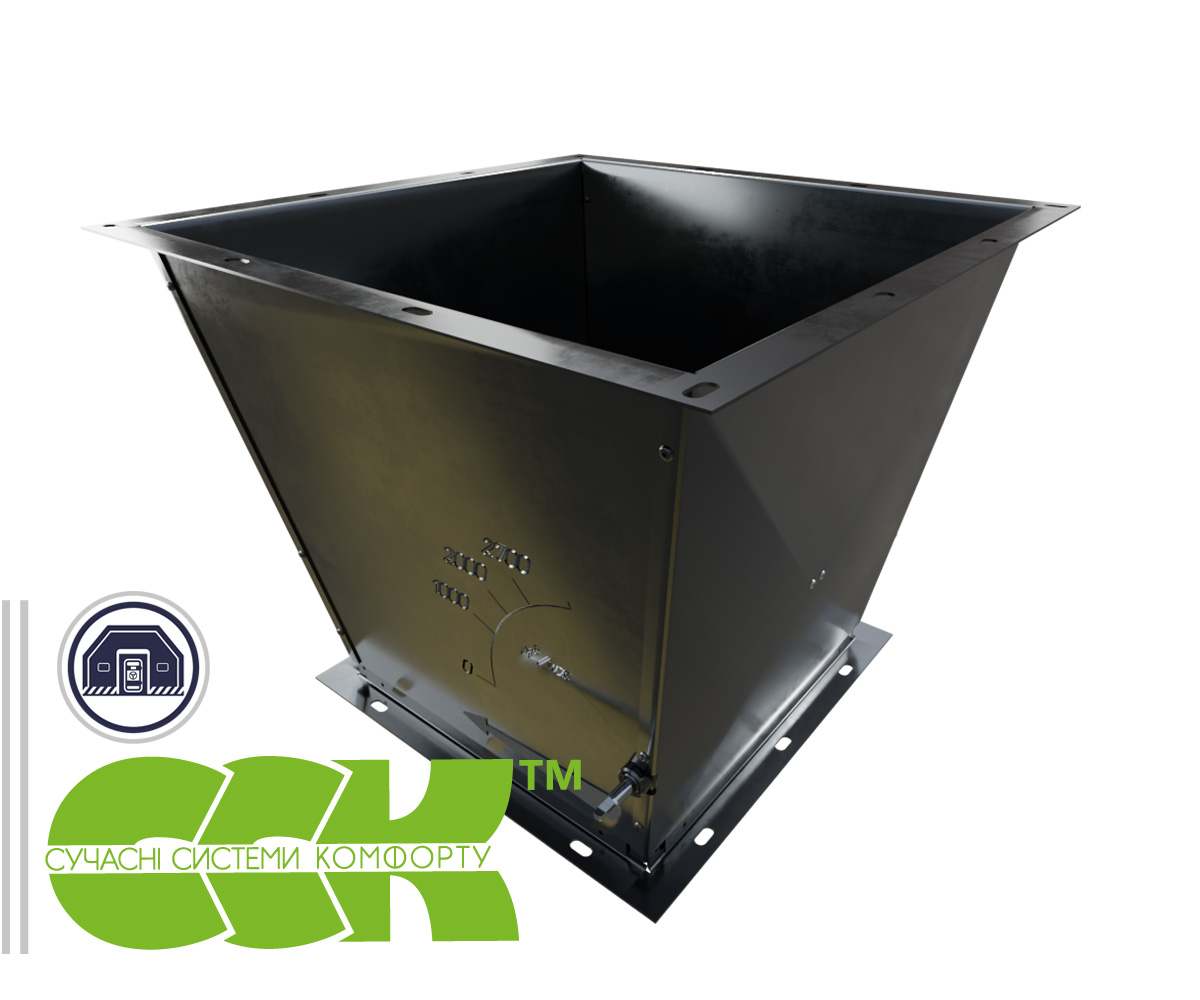

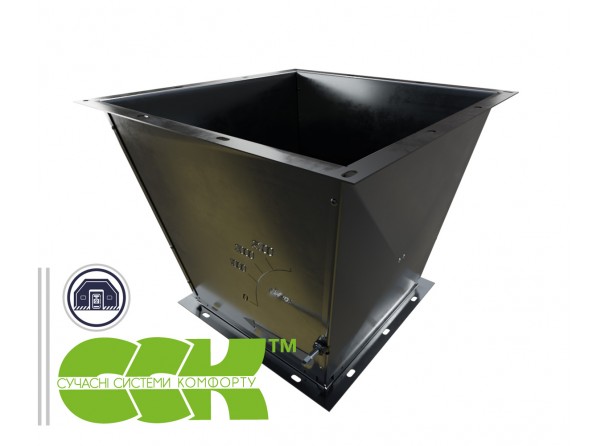

Клапан прямоугольный расходомер-отсекатель

K-BB

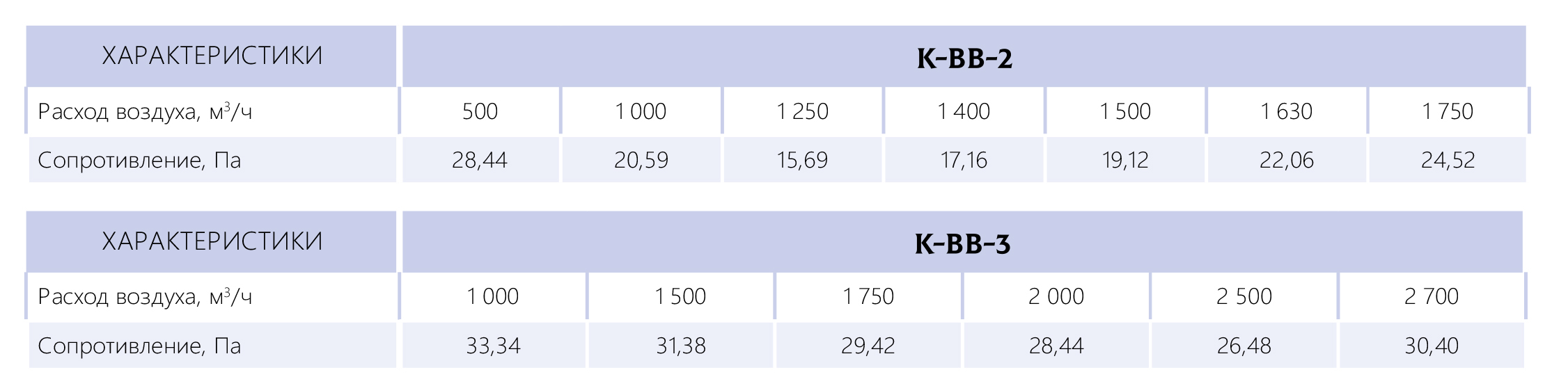

Предназначен для определения расхода воздуха при работе вентилятора ERV-3,15 и ERV-4 с ручным и электроручным приводом.

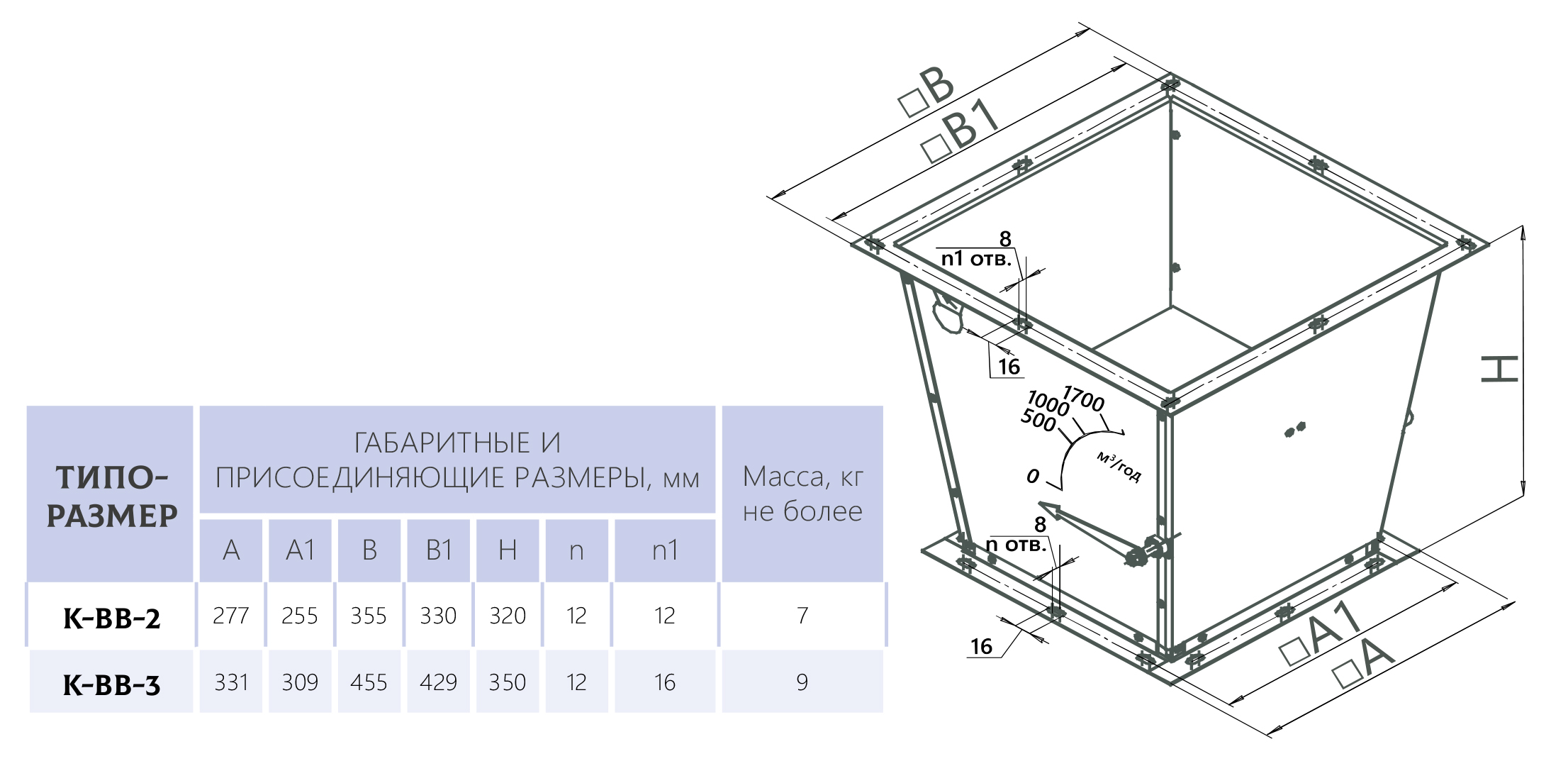

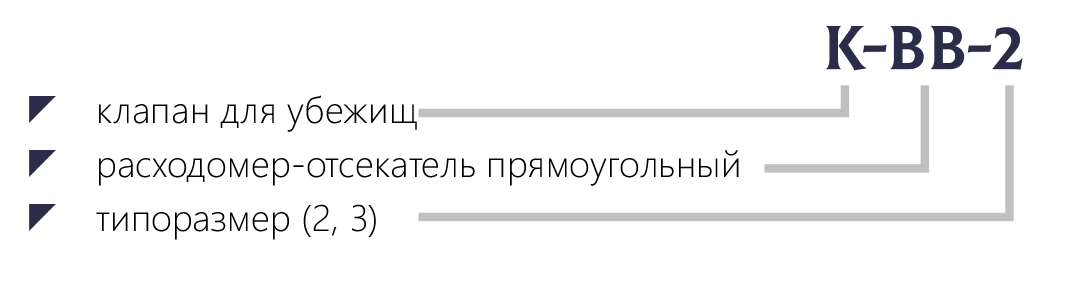

Специальный тип для комплектации с вентиляторами ERV: для вентилятора ERV-3,15 применяется К-ВВ-2; для вентилятора ERV-4 применяется К-ВВ-3.

Для перекрытия отверстия напорного патрубка вентилятора при его остановке или понижении производительности.

Устанавливается на фланец со стороны нагнетания.

Температурный диапазон перемещаемой среды варьируется от -20° С до +40° С.

Клапан может эксплуатироваться в условиях умеренного (Y), климата 2-й категории размещения (Y2) по ГОСТу 15150.

Файлы 3D-библиотеки:
