Клапан расходомер

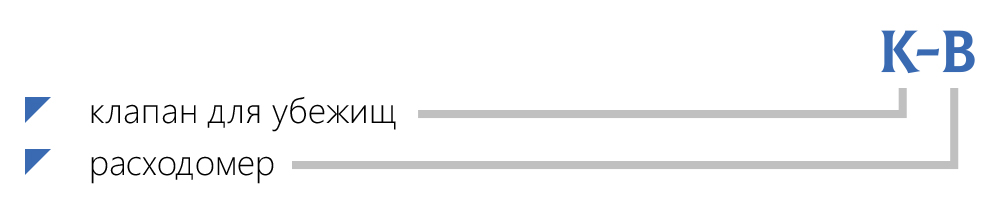

K-B

Предназначен для контроля за количеством воздуха, подаваемого вентилятором ERV-2,5 в помещение.

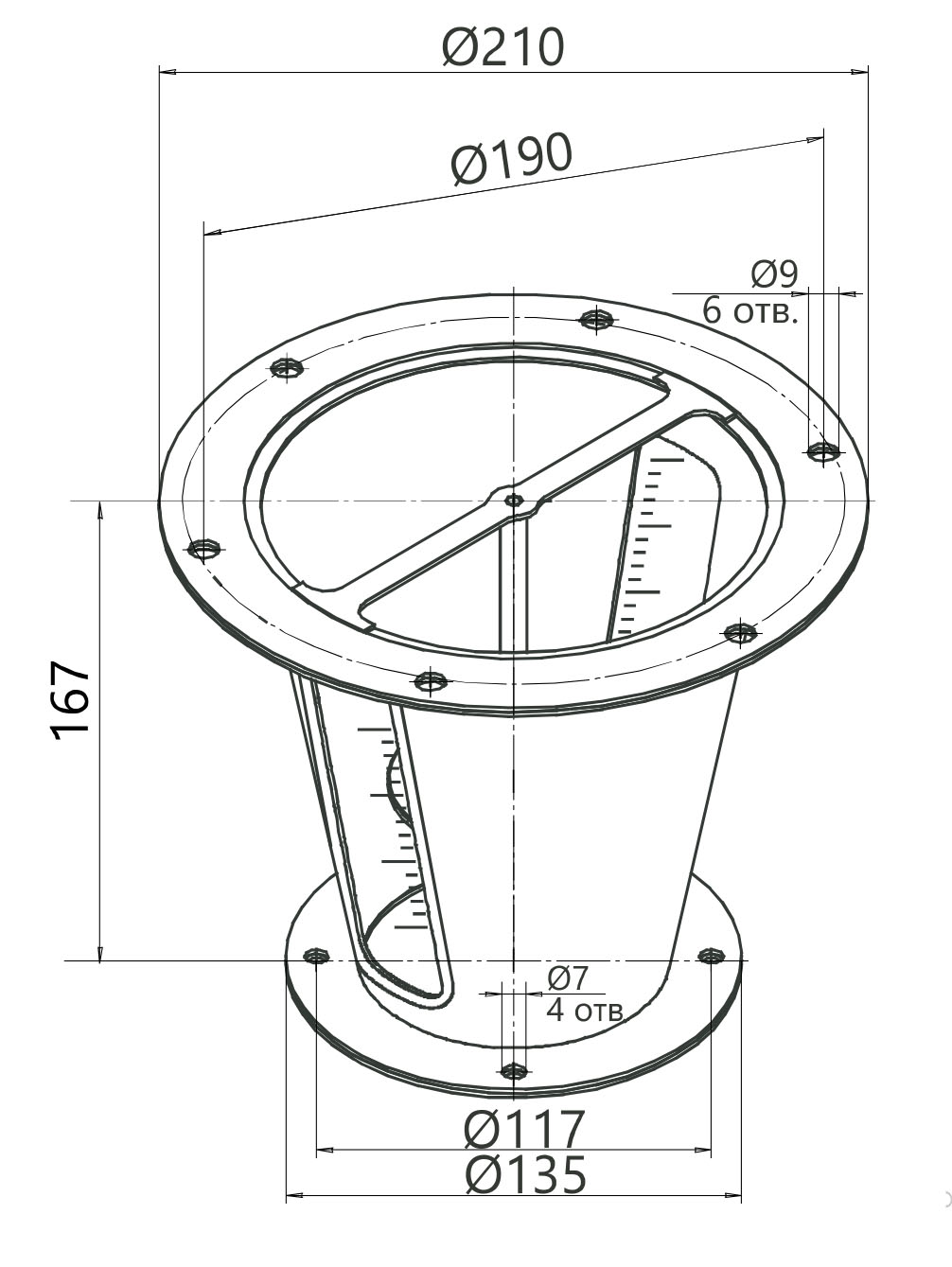

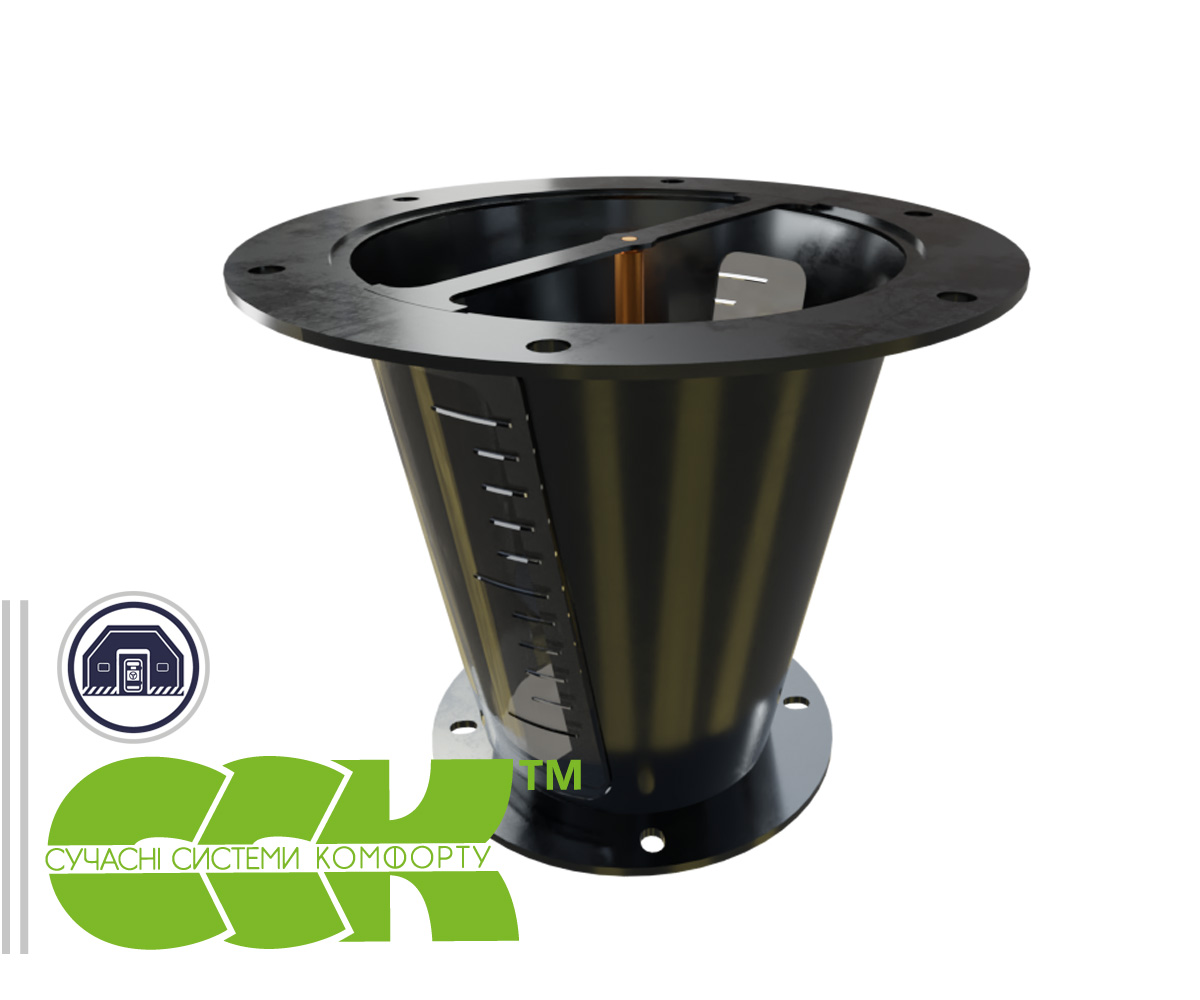

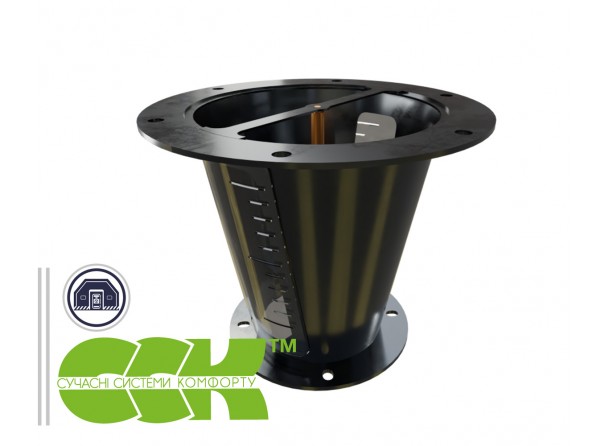

Клапан-расходомер состоит из конического корпуса с входным отверстием диаметром 90 мм и выходным 150 мм из пластмассового диска, латунной оси и опорных планок. Конструктивно в корпусе клапана присутствуют два прямоугольных смотровых окна со шкалой. Таким образом, можно узнать количество воздуха, подаваемого в помещение.

Температурный диапазон перемещаемой среды варьируется от -20° С до +40° С.

Клапан может эксплуатироваться в условиях умеренного (Y), климата 2-й категории размещения (Y2) по ГОСТу 15150.
