Клапан утепленный воздушный

C-GMK-C

Предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах канальной вентиляции и кондиционирования в условиях низких температур (до -70 градусов С).  Допустимая температура перемещаемого воздуха варьируется от -70 до +50 градусов С. Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси.

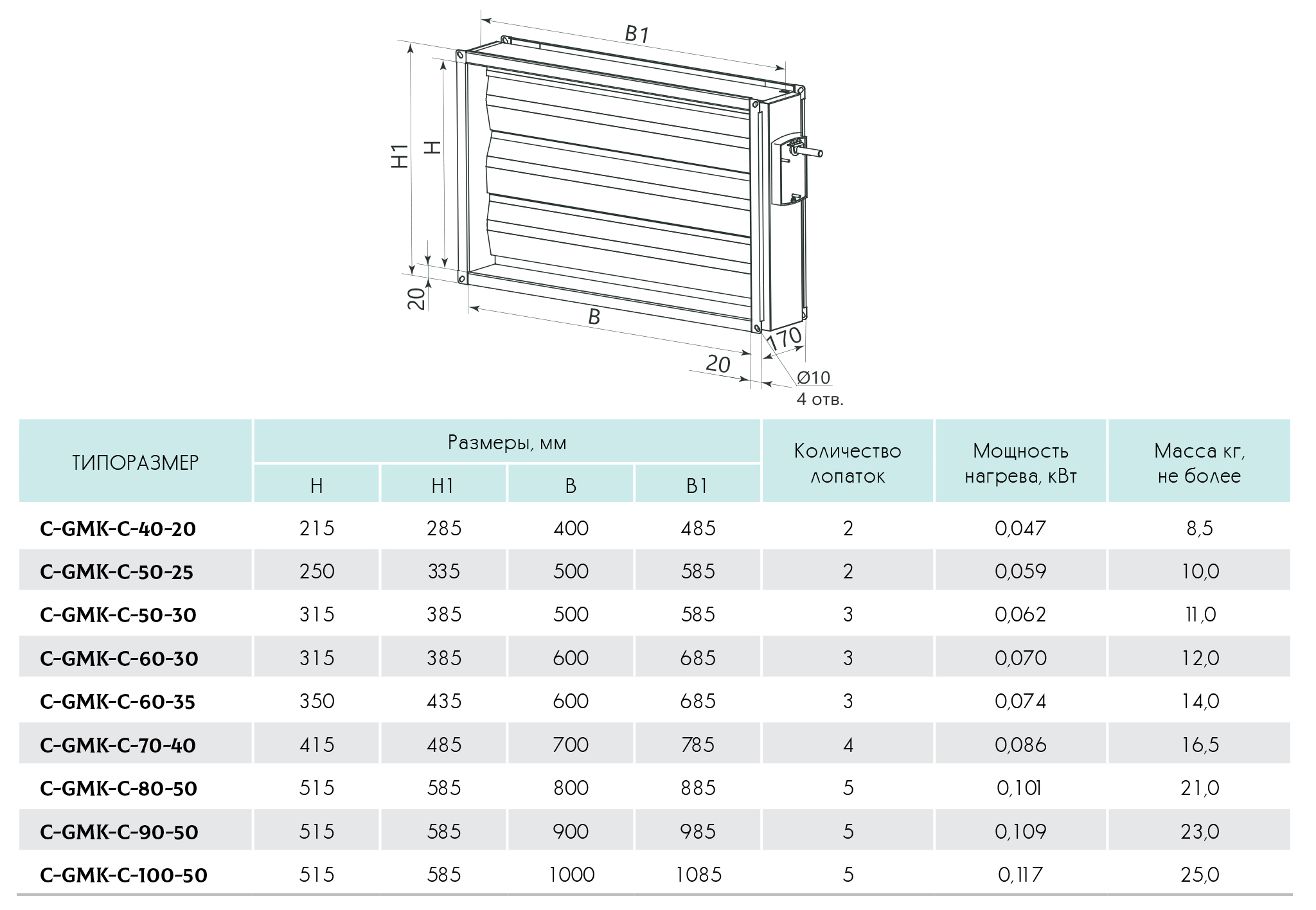

Повышенная жесткость корпуса обеспечивает защиту клапана от перекосов в условиях больших перепадов среднесуточной температуры. Особенностью клапанов C-GMK-C является использование в конструкции периметрального обогрева в виде расположенного по наружному периметру гибкого саморегулирующего нагревательного кабеля, постоянно подключенного к сети переменного тока 220 В.  Клапаны предполагают исключительно прямоугольное исполнение. Они представляют собой корпус, выполненный из оцинкованной стали, с установленными внутри лопатками из усиленного алюминиевого профиля.
Приводная кинематическая схема данного клапана представляет собой систему рычагов и тяг, обеспечивающее параллельное раскрытие лопаток клапана.     Примыкание лопаток выполнено в форме лабиринтного уплотнения. Изготавливаются различных типоразмеров.
